ドライヤー・クーラー

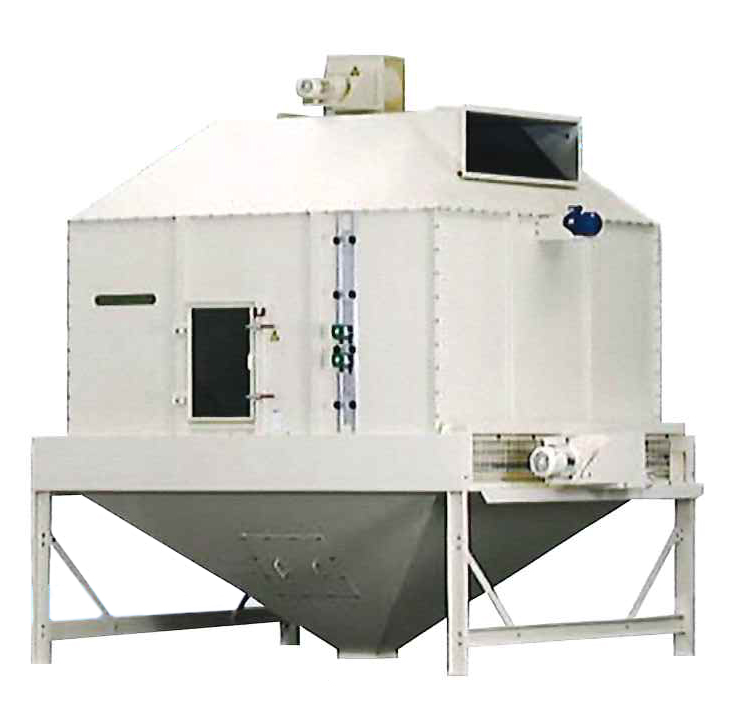

トリプルグリッドスライドル式ディチャージゲートRS型
特徴
従来の横型クーラーなどに比べて設置スペースが小さく冷却効率が優れています。
またペレット専用のRS型に比べ粉製品やフレーク状製品等の難排出の物にも対応可能です。
構造

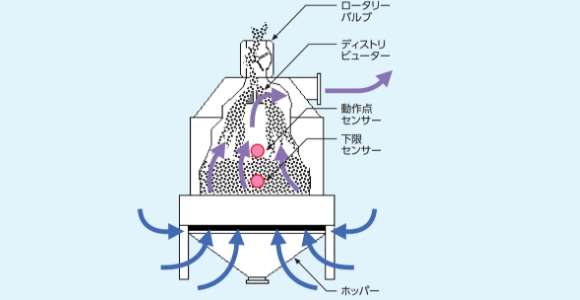

- クーラーは底にある排出部から入った外気により製品を均一に冷却します
- スクリーンを使用していないので、スクリーンの目づまりなどのトラブルが無くメンテナンスも容易です
排出部構造

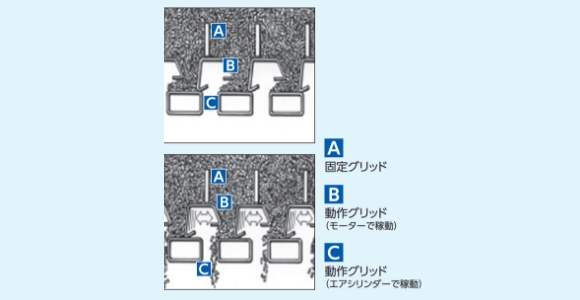

- クーラー側面の動作点センサーがONすると排出モーターが稼動しB動作グリッドを動かして排出を行います
- C動作グリッドは運転の最後などにクリーニングとして使用します

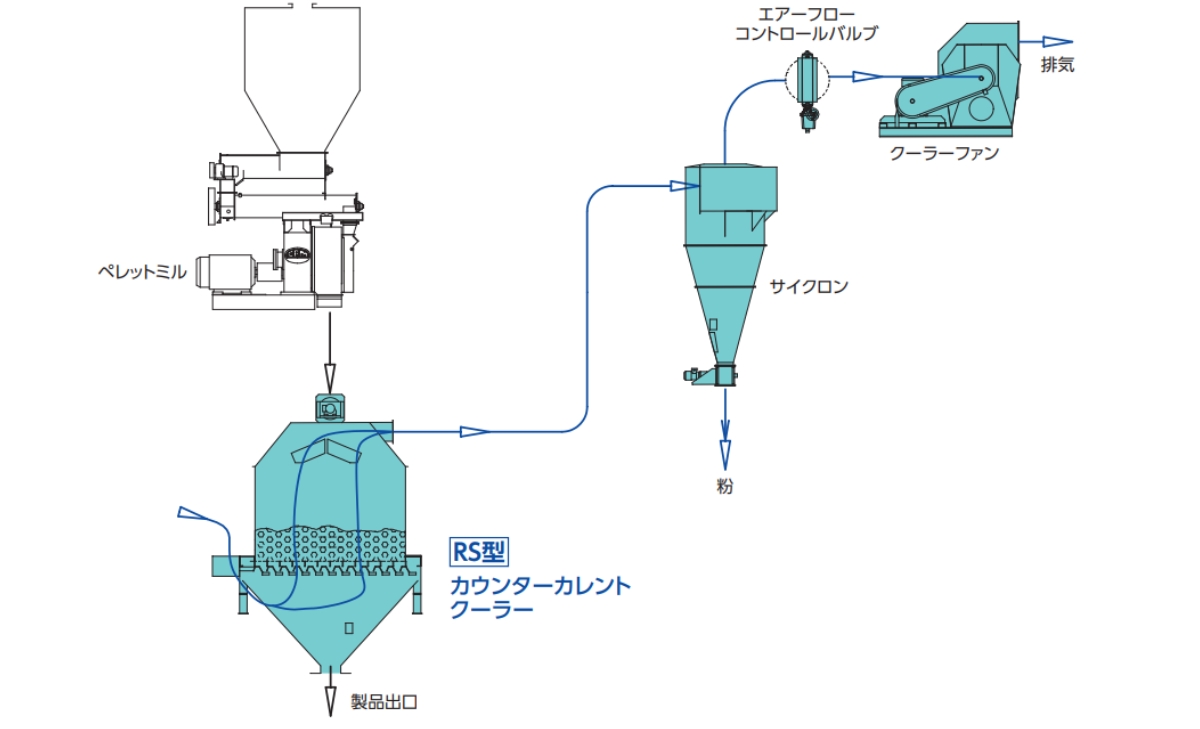

カウンタカレントクーラー参考フローシート

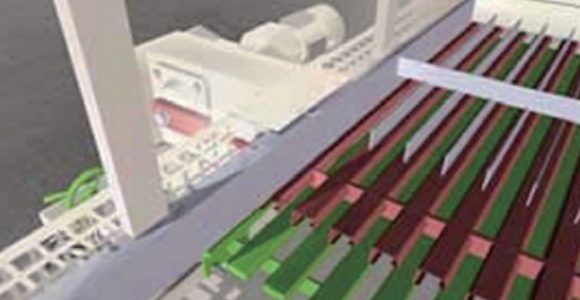

スライドル式ディスチャージゲート

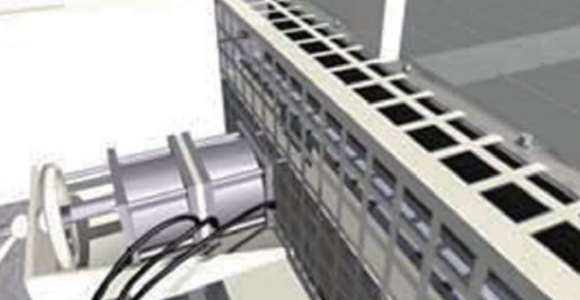

残留防止用エアー駆動装置
AFC（エアーフローコントロールバルブ）
ダクト中に取り付けられたAFCはファンのモーター負荷電流から最適な風量にコントロールします。
サイズは14×14～28×38まで。豊富にラインアップ。

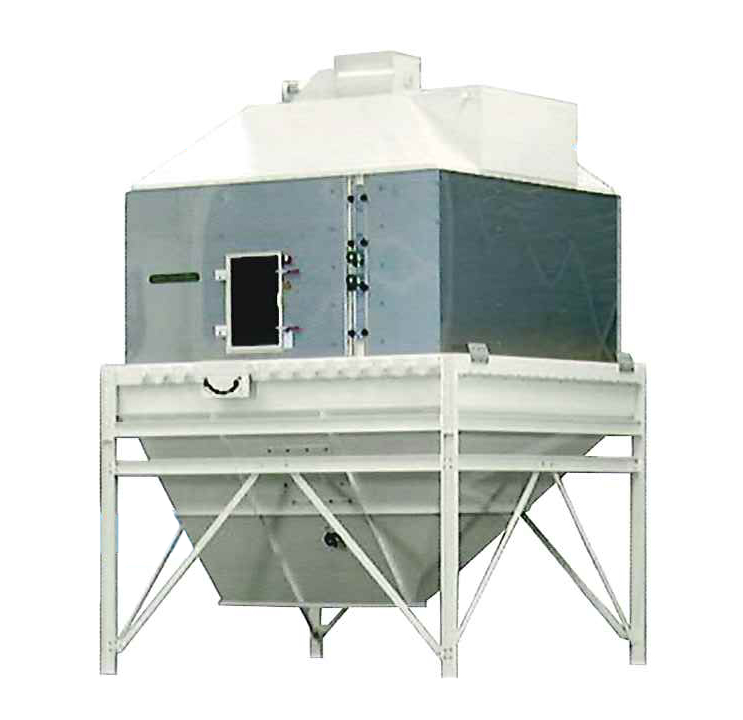

油圧駆動式スイブルディチャージゲートKL型
特徴
従来の横型クーラーなどに比べて設置スペースが小さく冷却効率が優れています。
またペレット専用のRS型に比べ粉製品やフレーク状製品等の難排出の物にも対応可能です。
構造
- クーラーは底にある排出部から入った外気により製品を均一に冷却します
- スクリーンを使用していないので、スクリーンの目づまりなどのトラブルが無くメンテナンスも容易です

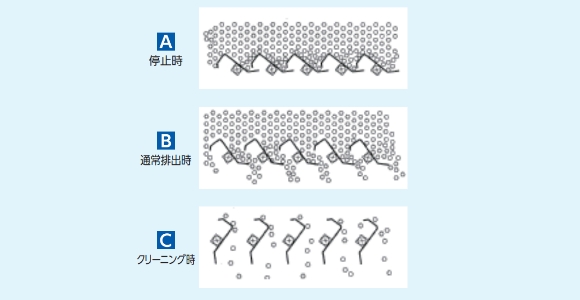

排出部構造
- クーラー側面の動作点センサーがONすると油圧シリンダーが稼動しBの排出位置までゲート動かして排出を行います
- Cは運転の最後などにクリーニングとして全開動作させます

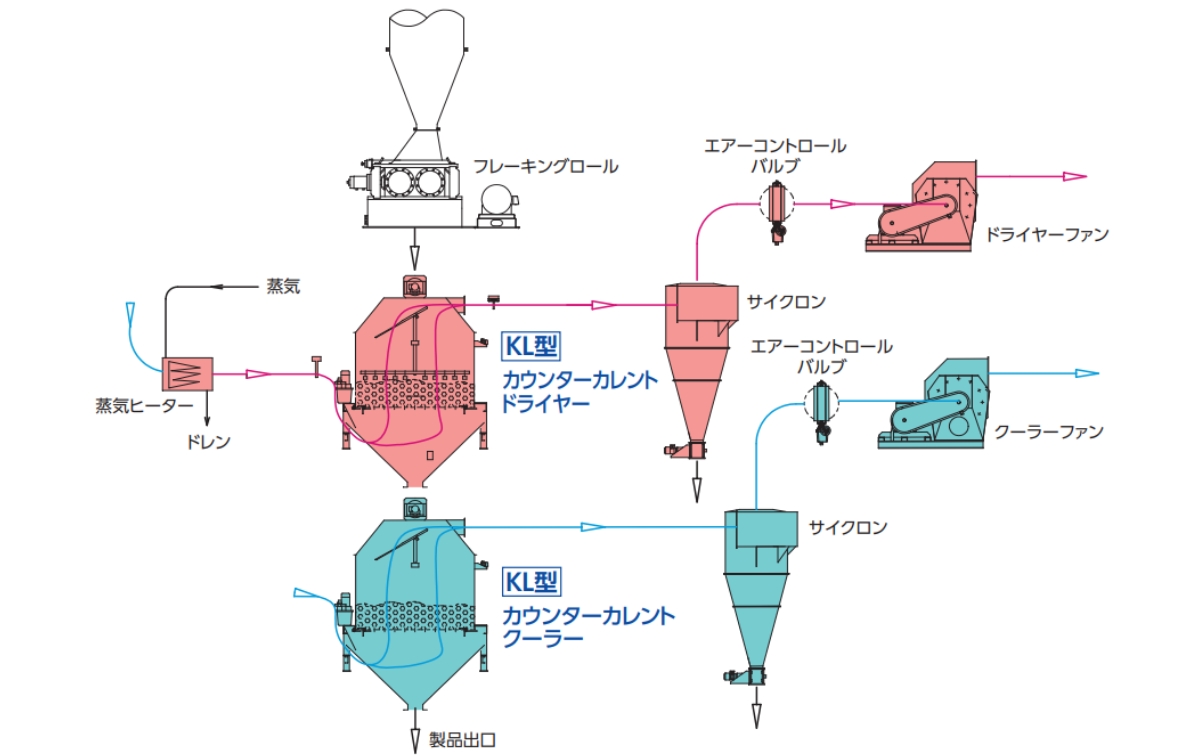

カウンタカレントクーラー参考フローシート

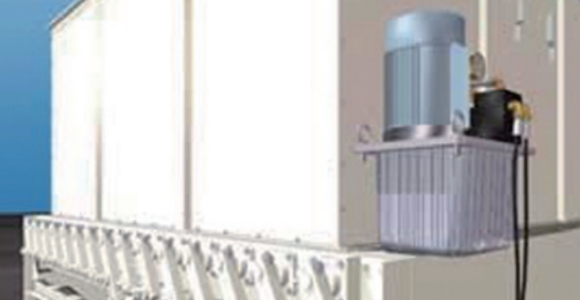

スイブル式ディスチャージゲート駆動部

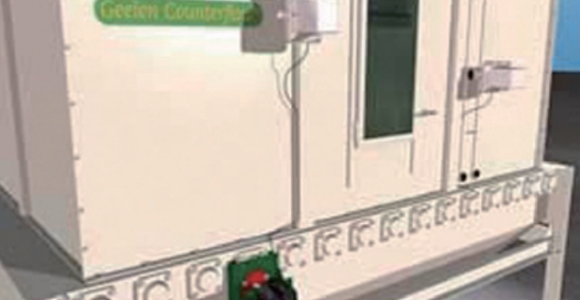

動作点及び各種センサー

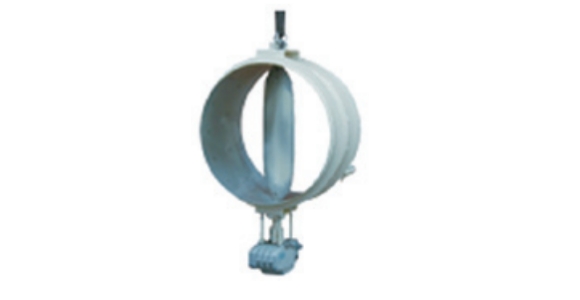

AFC（エアーフローコントロールバルブ）
ダクト中に取り付けられたAFCはファンのモーター負荷電流から最適な風量にコントロールします。
サイズは9×9～28×38まで。豊富にラインアップ。
