カウンタカレントクーラー

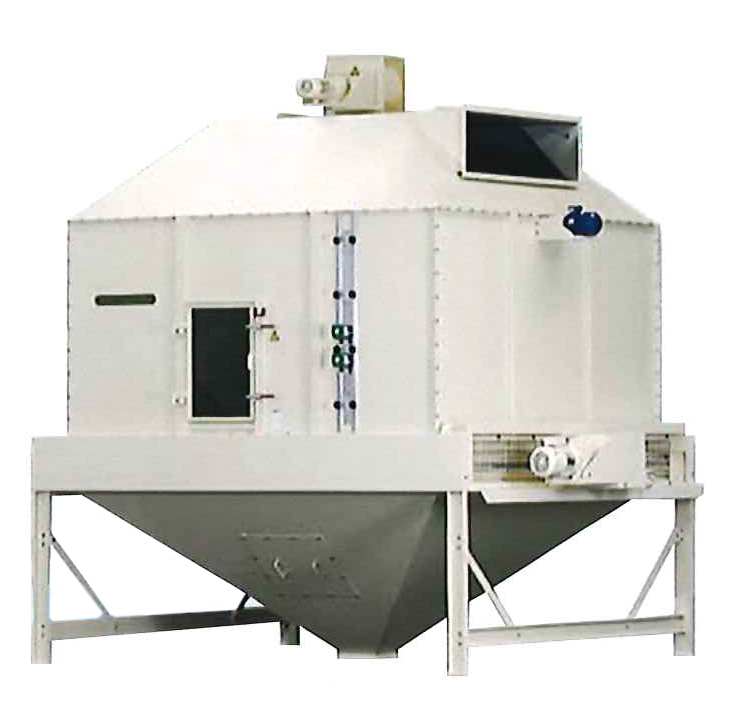

トリプルグリッドスライドル式ディチャージゲートRS型
特徴
従来の横型クーラーなどに比べて設置スペースが小さく冷却効率が優れています。

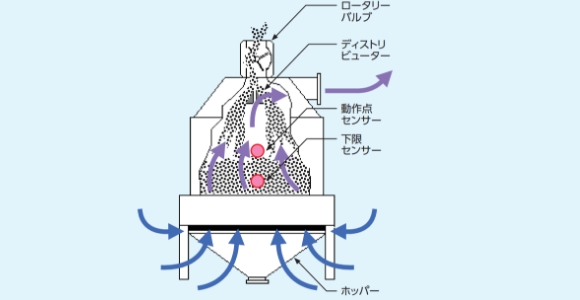

構造
- クーラーは底にある排出部から入った外気により製品を均一に冷却します
- スクリーンの、スクリーンを使用していないので目づまりなどのトラブルが無くメンテナンスも容易です

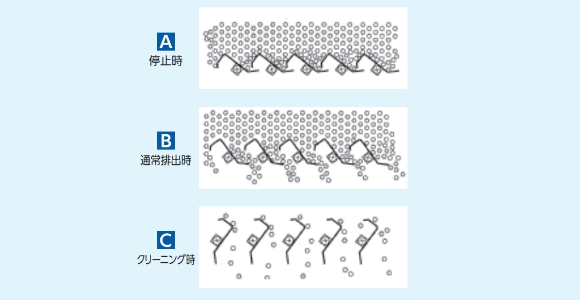

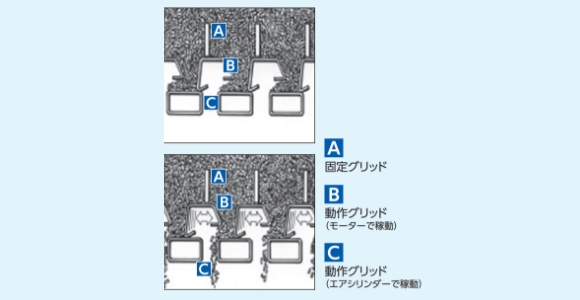

排出部構造
- クーラー側面の動作点センサーがONすると排出モーターが稼動しB動作グリッドを動かして排出を行います
- C動作グリッドは運転の最後などにクリーニングとして使用します

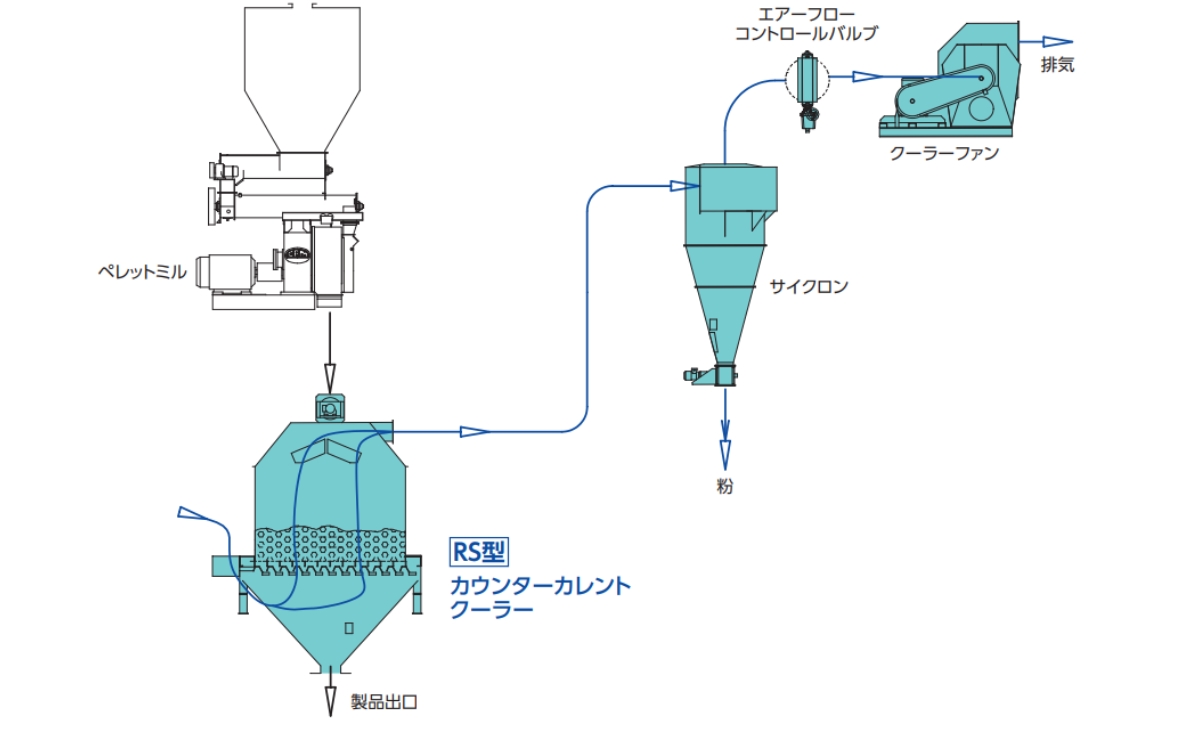

カウンタカレントクーラー参考フローシート

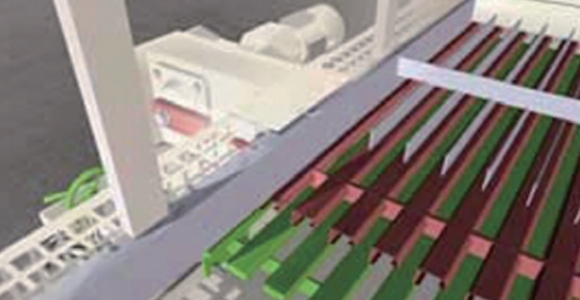

スライドル式ディスチャージゲート
残留防止用エアー駆動装置
エアーフローコントロールバルブ（AFC）
ダクト中に取り付けられたAFCはファンのモーター負荷電流から最適な風量にコントロールします。
サイズは38×28～14×14まで。豊富にラインアップ。

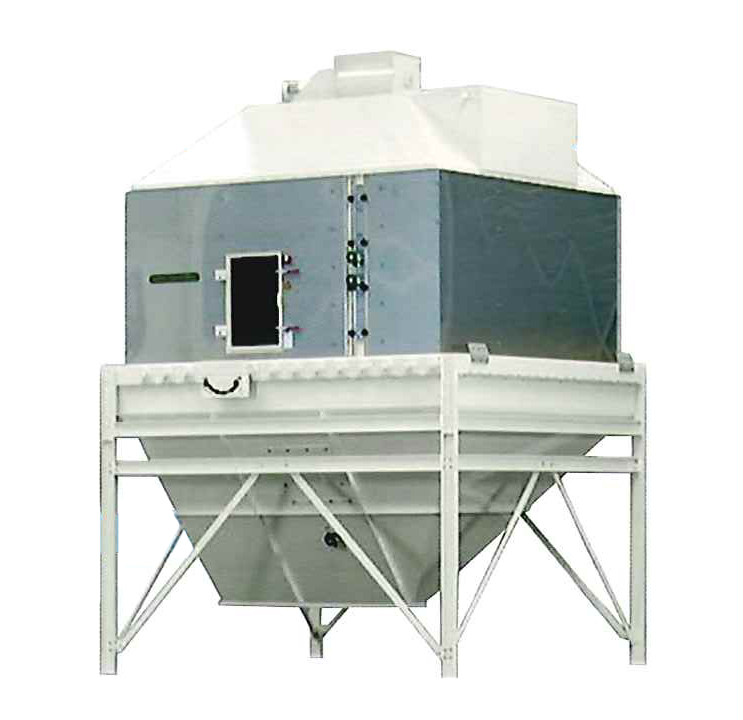

油圧駆動式スイブルディチャージゲートKL型
特徴
従来の横型クーラーなどに比べて設置スペースが小さく冷却効率が優れています。
またペレット専用のRS型に比べ粉製品やフレーク状態等の難排出物にも対応可能です。
構造
- クーラーは底にある排出部から入った外気により製品を均一に冷却します
- スクリーンの、スクリーンを使用していないので目づまりなどのトラブルが無くメンテナンスも容易です
排出部構造
- クーラー側面の動作点センサーがONすると油圧シリンダーが稼動しBの排出位置までゲート。動かして排出を行います
- Cは運転の最後などにクリーニングとして全開動作させます

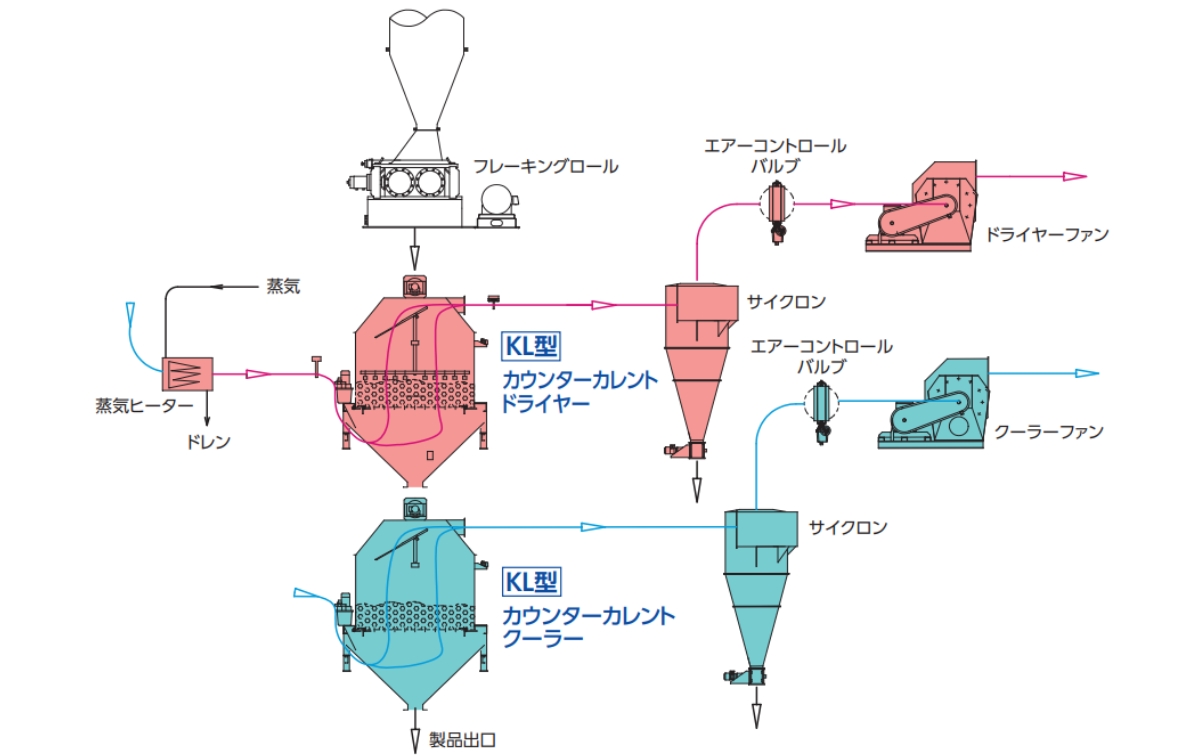

カウンタカレントクーラー参考フローシート

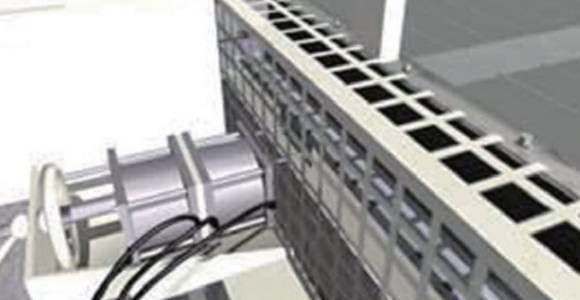

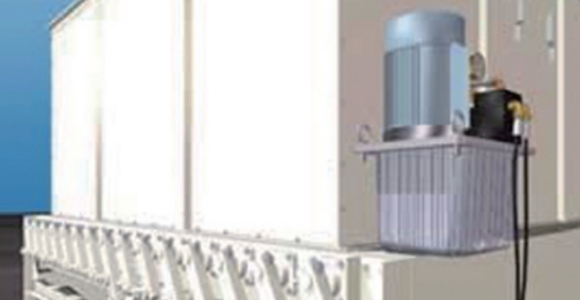

スイブル式ディスチャージゲート駆動部

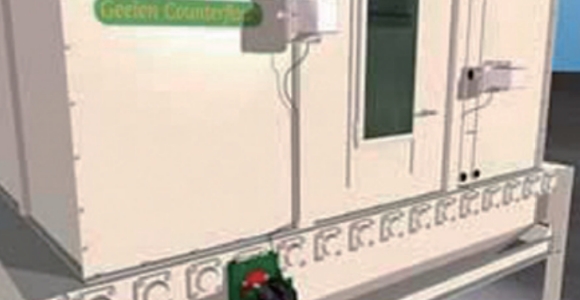

動作点及び各種センサー
エアーフローコントロールバルブ（AFC）
ダクト中に取り付けられたAFCはファンのモーター負荷電流から最適な風量にコントロールします。
サイズは9×9～28×38まで。豊富にラインアップ。
